Funktionstests

Der Funktionstest beschränkt sich darauf zu prüfen, ob die Sensoren korrekte Signale abgeben. Dazu eignet sich die Instrumentenansicht am besten. Detailliertere Informationen zu den Sensorsignalen sind unter Device Informations zu finden.

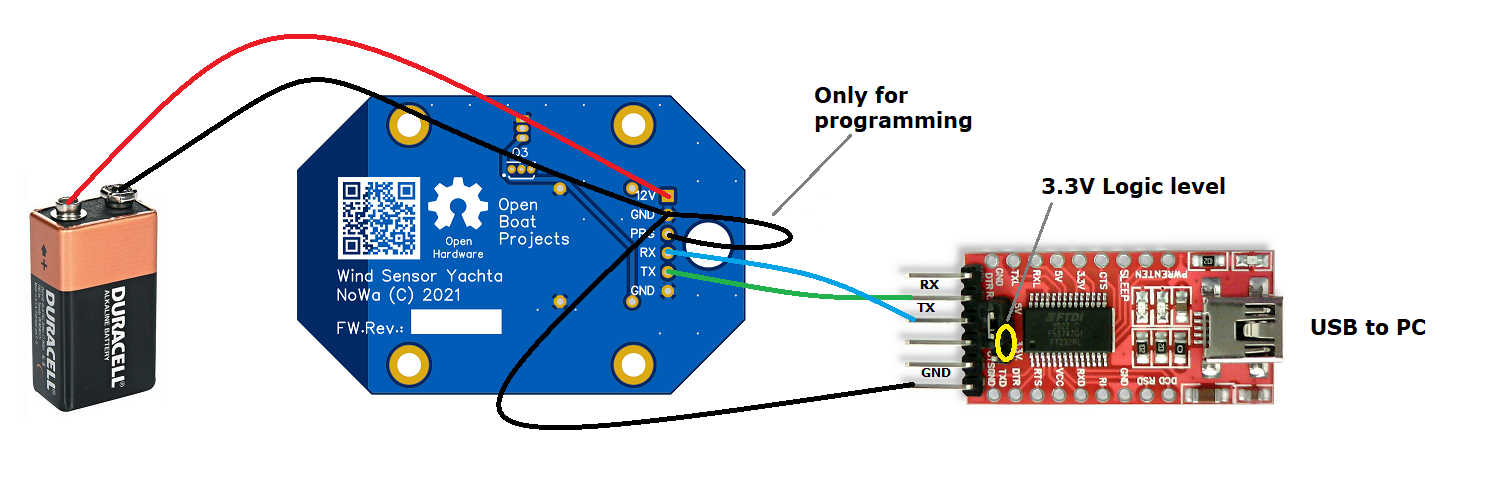

Sie können die selbe Schaltung wie bei der Programmierung verwenden, brücken jedoch nicht PRG und GND.

../_images/Programmierschaltung_Yachta.png

Abb: Programmierschaltung

Vorgehensweise

  1. 9V Blockbatterie an 12V und GND anschließen

  2. Einloggen in das WiFi-Netzwerk Yachta mit dem Passwort 12345678

  3. Webseite unter http://192.168.5.1 aufrufen

  4. Seite Devive Informations anwählen

  5. Spededsensor prüfen

    • Schmalen Stabmagnet D3x3 mm verwenden und an den Sensor U6 annähern

    • Sensorwert **Sensor 1 (Speed)* muss dann von 0 auf 1 springen

    • Reagiert der Sensor nicht, dann den Stabmagnet umdrehen und erneut testen

  6. Richtungssensor prüfen

    • Würfelmagnet N-S ausrichten und über den Sensor U6 halten und bewegen

    • Sensorwert Dind Direction muss sich entsprechend der Magnetausrichtung ändern

    • Reagiert der Sensor nicht, dann die Ausrichtung des Würfelmagnet prüfen und erneut testen

  7. Nach erfolgreichen Test Sensor zusammenbauen

  8. Finaltest durchführen und Sensorwerte prüfen

  9. Offset für Richtungssensor einstellen

    • Seite Device Settings aufrufen

    • Wert Offset so anpassen, dass bei Gerade-Aus-Orinetierung der Richtungswert 0° angezeigt wird

../_images/Yachta2-290x300.png ../_images/Yachta_1-230x300.png

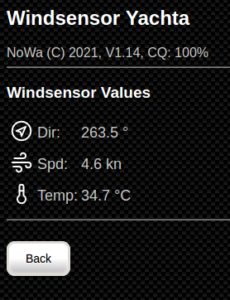

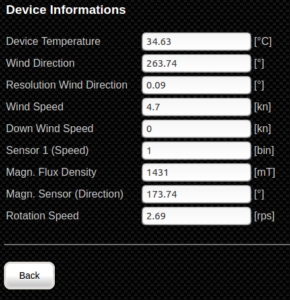

Abb: Messwerte für Yachta

../_images/Yachta3.png

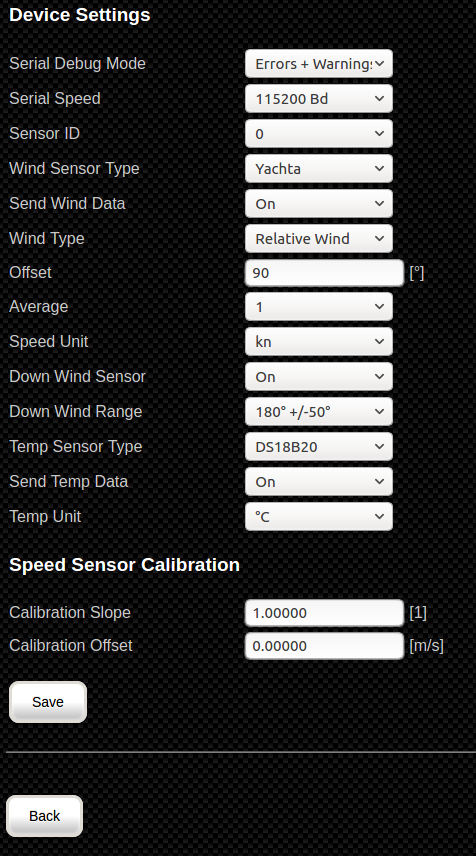

Abb: Device Settings für Yachta
