Technische Daten

Funktionen

• Windspeed: 0…75 kn

• Windrichtung: 0…360°

• Winkelauflösung: 0,1°

• Integrierter Temperatursensor: -25…100 °C

• Mechanisches Funktionsprinzip

• Verschleißfreien berührungslose magnetische Sensorik

• Robuste Mechanik (3 Kugellager)

• Versorgungsspannung 7…25V / 0,36 W

• 12V Versorgung über Toplicht möglich

• Wetterfest und UV-stabil

• Keine Spezialteile aus Metall erforderlich

• Keine Kabel für Sensorsignale notwendig

• Signalübertragung per WiFi über NMEA0183

• TCP-Server Port: 6666

• JSON Datenausgabe

• Aktualisierungsrate: 1 Messwert pro Sekunde

• Kein Einbauinstrument notwendig

• Visualisierung auf einem Laptop, Handy oder Tablett

• Webinterface zur Bedienung

• Passwortgeschützte Konfiguration

• Keine Extrasoftware notwendig (Web-Browser ist ausreichend)

• Firmware-Update via Internet möglich

• Datenübertragung zu AvNav, OpenCPN, SignalK, OpenPlotter und Navionics möglich

• Windsensor kann auch stationär als Wetterstation benutzt werden

• Anzeige der Winddaten über NASA Wind Tochterdisplay

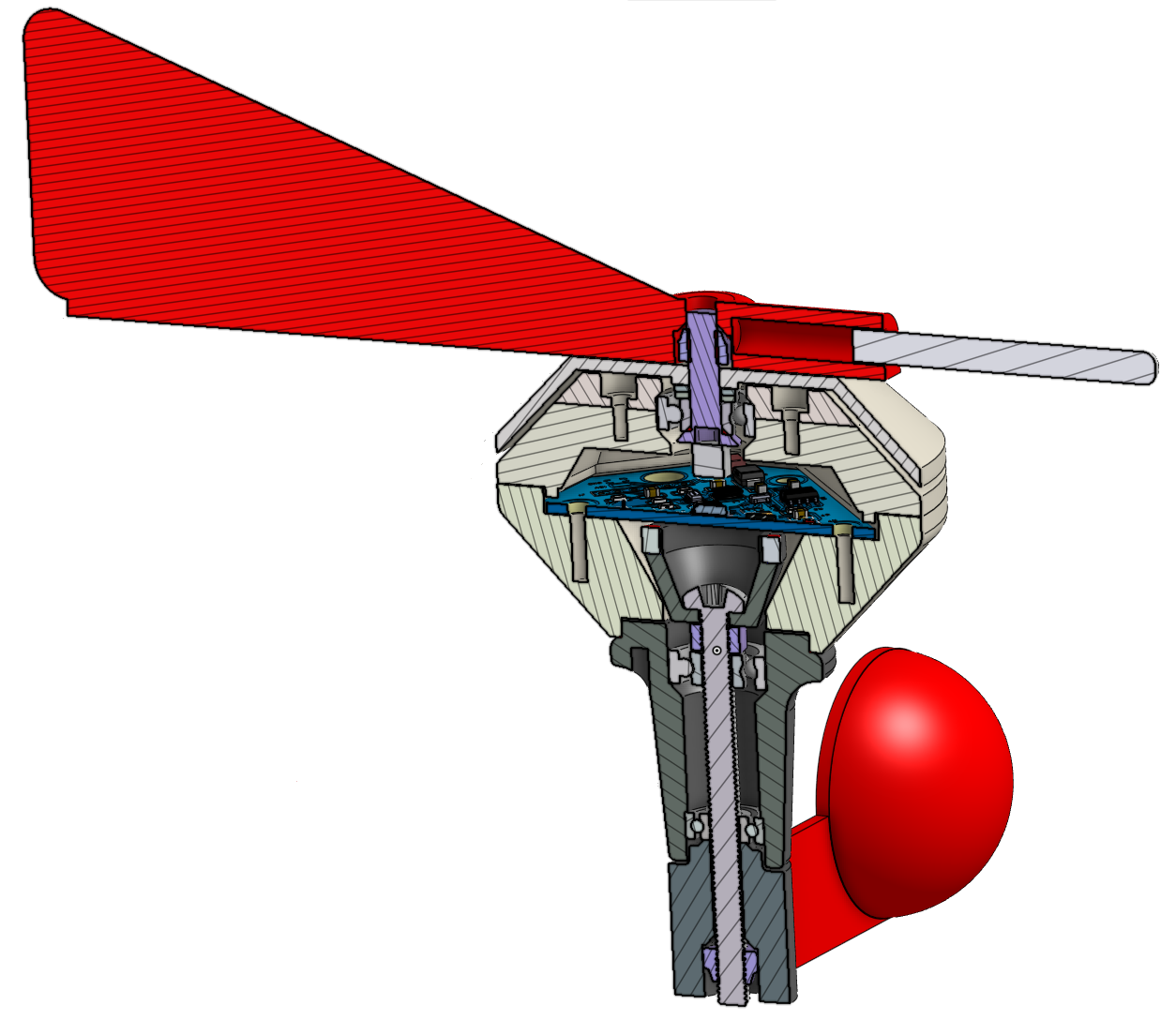

Aufbau

Spezifikation

Versorgungsspannung	7…25 V, verpolungssicher
Stromverbrauch	0.36 W
Prozessor	ESP8266, Single Core
Clock Speed	160 MHz
RAM	160 kB
Flash	4 MB
Datenrate	1 Hz
Wifi	802.11 bgn, 2.4 GHz
Reichweite	max. 50 m
Webserver	Port 80
JSON-Datenserver	Port 80
TCP-Datenserver	Port 6666, NMEA0183
Access Point	vorhanden, max. 3 Clients
RS232-Ausgang	3.3 V, TTL, max. 15 m
ESD-Schutz	8 kV
Schutzgrad	IP63, IPX3 allseitig
Temperaturbereich	-10…70°C (ABS)
Luftfeuchtigkeit	-0…100%, relativ
Maße (LxBxH)	437 x 140 x 203 mm
Gewicht	250 g

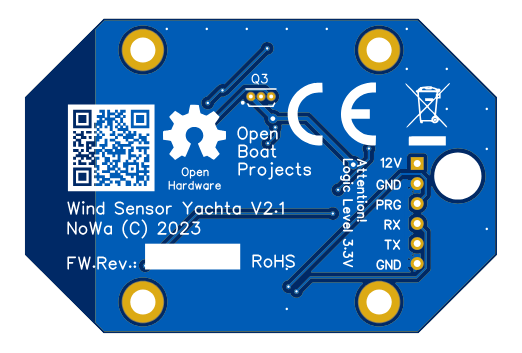

Anschlussbelegung

12V	Versorgungsspannung 7…25 V
GND	Masse
PRG	Programmierung, Low aktiv
RX	RS232 Empfang, 3.3V TTL-Pegel
TX	RS232 Senden, 3.3V TTL-Pegel
GND	Masse

Schaltplan

• Schaltplan V2.1 [PDF]

Maßbilder

• Maßbild [PDF]

Nutzbare Telegramme

NMEA0183

• MWV, VWR, VPW

NMEA0183 Custom

• INF, WST, WSE

Nutzbare I2C-Sensorik

Winkelsensoren

• AS5600, MT6701

Nutzbare 1Wire-Sensorik

Temperatursensoren

• DS18B20
